OMCI FORGE / XANTUS
OMCI Forge und das Xantus OMCI Dashboard
Unsere eigene GiaX XGS-PON SFP+ ONU ermöglicht die OMCI-Einbindung von Xantus in bestehende PON-Managementsysteme – einschließlich Firmware-Updates und MACsec-Provisionierung. OMCI Forge und das Xantus OMCI Dashboard machen diese Integration sichtbar, testbar und nachvollziehbar.
Die Screenshots zeigen anonymisierte Labordaten in einer vorbereiteten Dashboard-Ansicht.

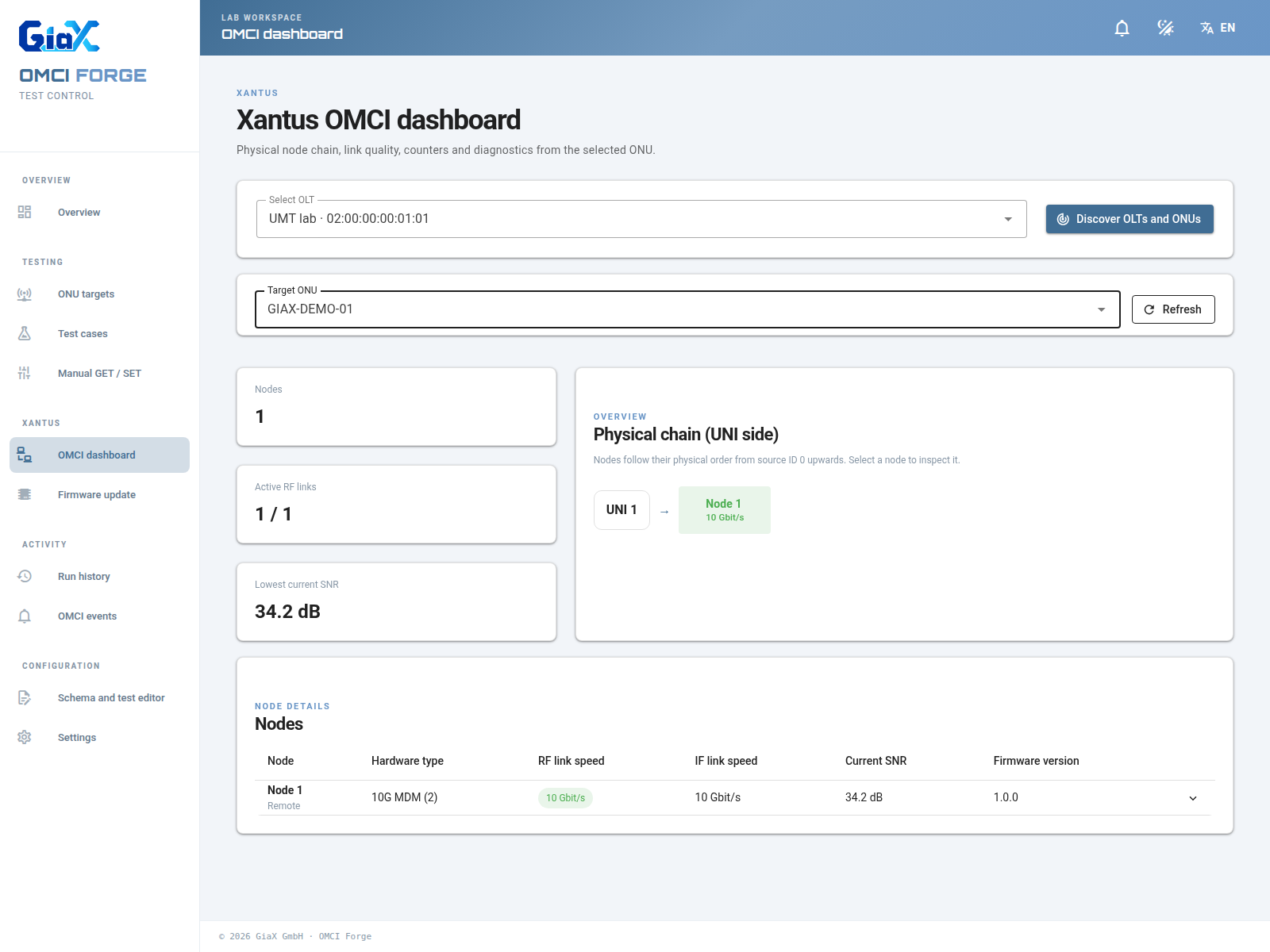

Das Xantus OMCI Dashboard
Das Xantus OMCI Dashboard ist die zentrale Ansicht für unsere eigene Produktfamilie. Es zeigt erkannte Xantus-Knoten in ihrer physischen Reihenfolge und führt Gerätekennung, RF- und Schnittstellenraten, Signalqualität sowie Firmware-Informationen auf einem Bildschirm zusammen. Wenn die entsprechenden Managed Entities verfügbar sind, können Ingenieurinnen und Ingenieure an einem Knoten auch Ethernet-Zähler, Kabeldiagnose und Koaxial-Testdaten prüfen. Die Link-Werte in dieser vorbereiteten Ansicht stammen aus lesenden OMCI-GET-Abfragen an eine Xantus-ONU.
Im gezeigten Aufbau kommt unsere eigene GiaX XGS-PON SFP+ ONU zum Einsatz. Sie stellt die OMCI-Anbindung an das PON-Managementsystem bereit. Über standardisierte OMCI-Funktionen und Xantus-spezifische Managed Entities reichen die Möglichkeiten über Statusabfragen hinaus: Dazu gehören auch Firmware-Updates, MACsec-Provisionierung und weitere Betriebsfunktionen. OMCI Forge hilft, diese Abläufe im Labor gezielt zu prüfen und zu dokumentieren.

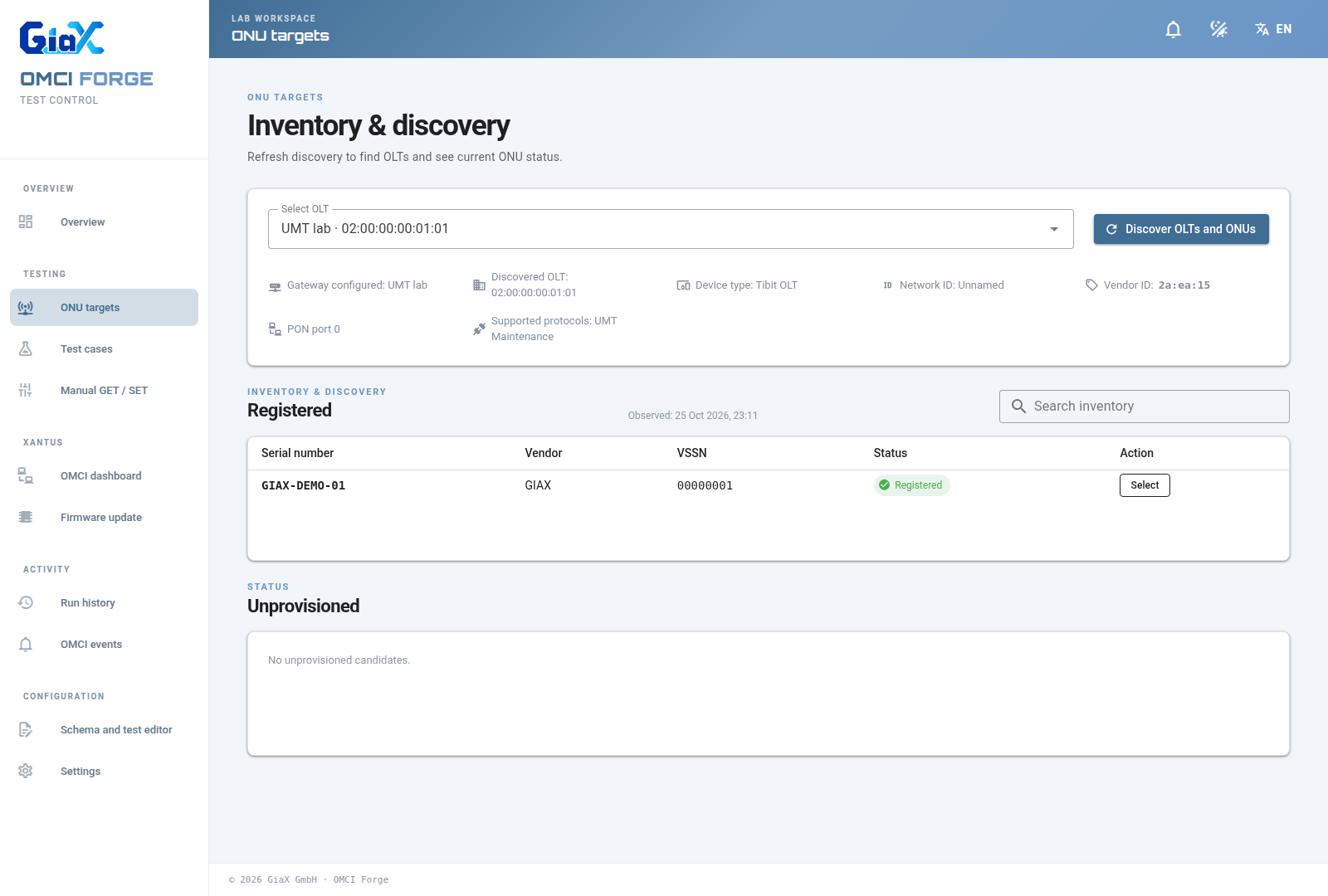

Geräte und Ziele im Blick

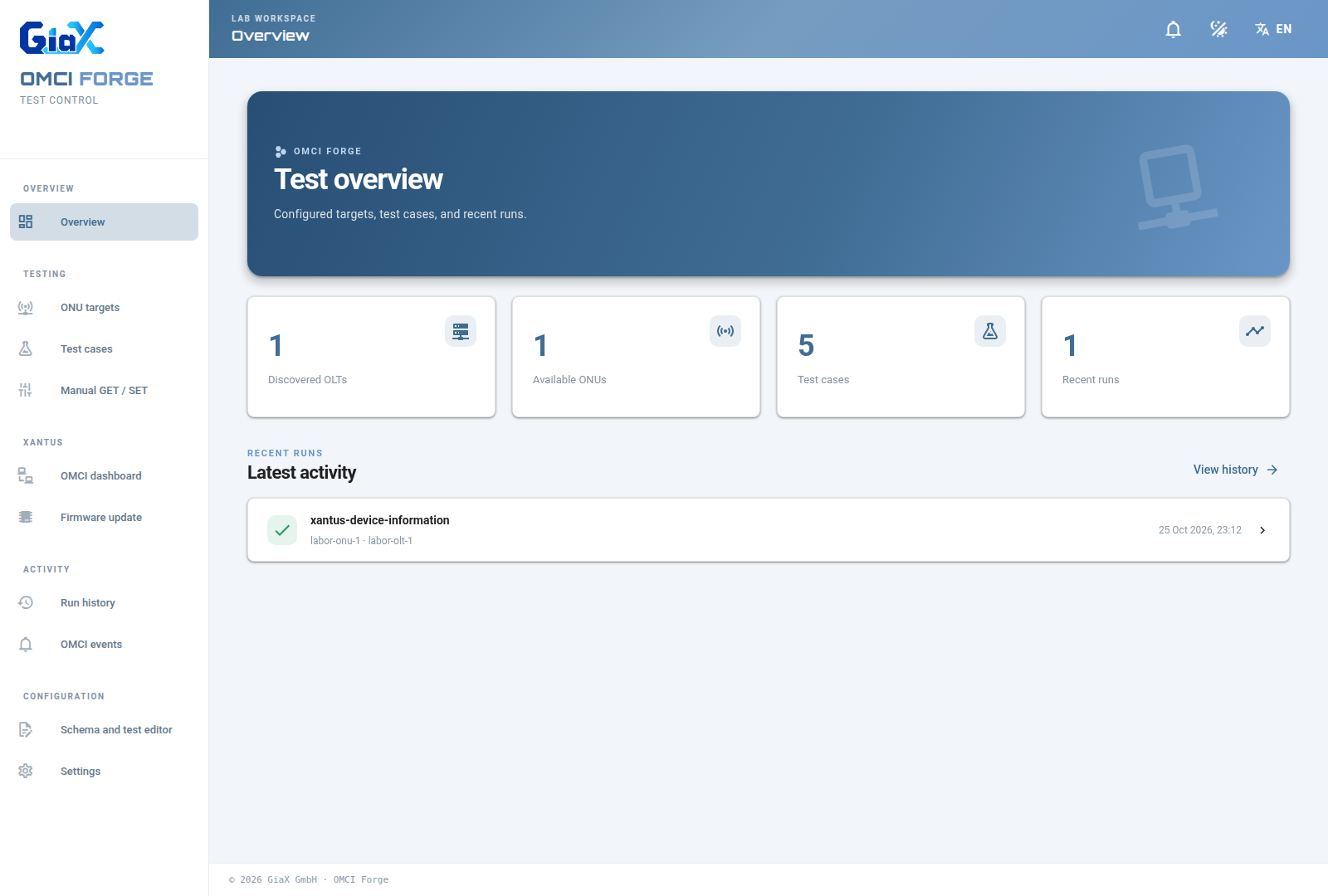

OMCI Forge bietet dem Testteam außerdem einen kompakten Überblick über verfügbare Zielgeräte, Testfälle und die letzten Testläufe. Das Gateway erkennt OLTs und registrierte ONUs im Labor. So lässt sich ein Test einem konkreten Gerät zuordnen, ohne Adressen oder Kennungen manuell übertragen zu müssen.

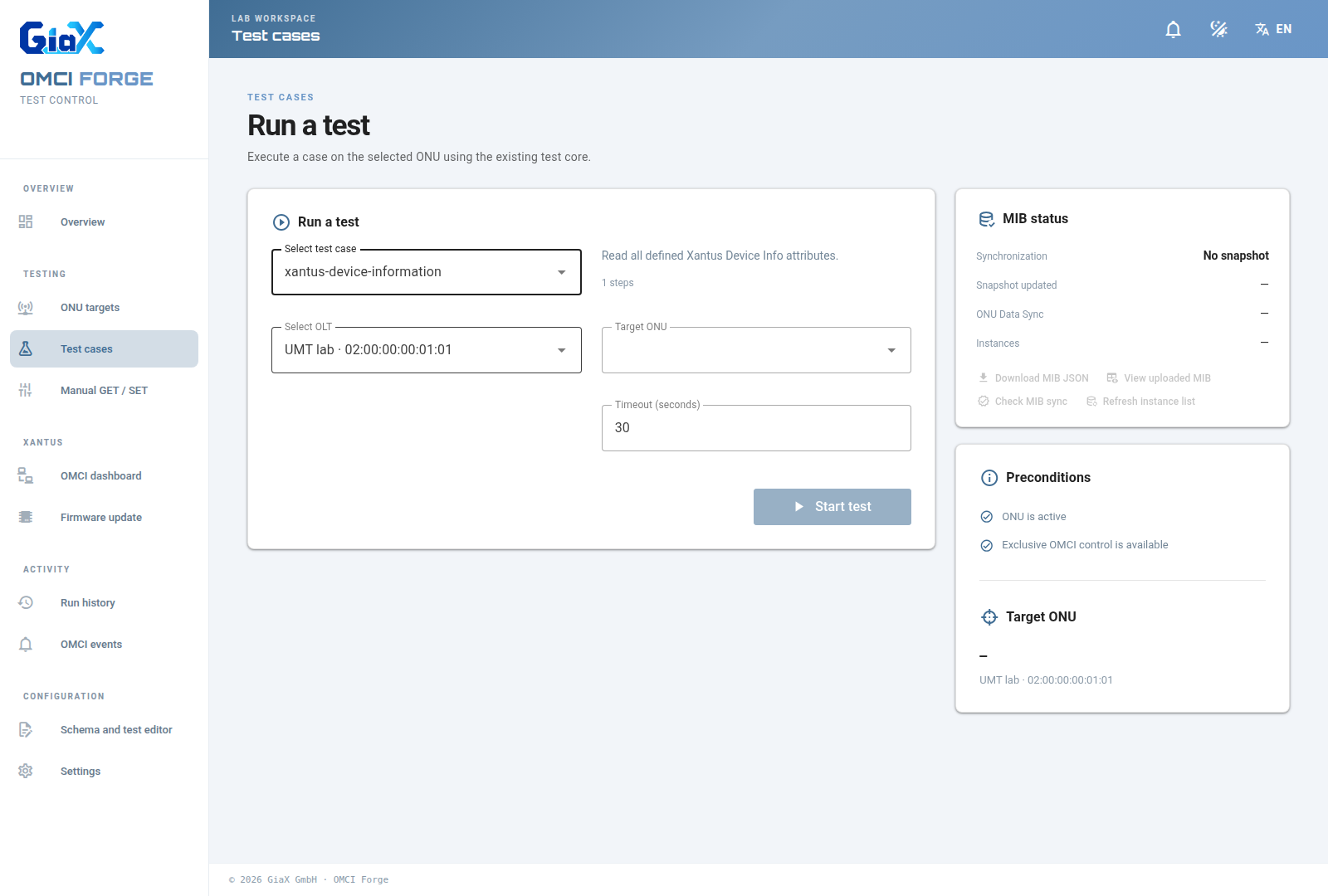

Tests gezielt vorbereiten
Tests werden als wiederverwendbare Fälle auf Basis typisierter Managed-Entity-Schemas definiert. Im Dashboard wählen Fachleute einen Testfall, eine OLT und die Ziel-ONU aus; die OMCI-Kommunikation übernimmt derselbe Testkern. Der hier gezeigte Xantus-Test für Geräteinformationen liest Hardwarekennung und Firmware-Attribute aus. Weitere Testfälle und Schemas können nach Bedarf ergänzt werden.

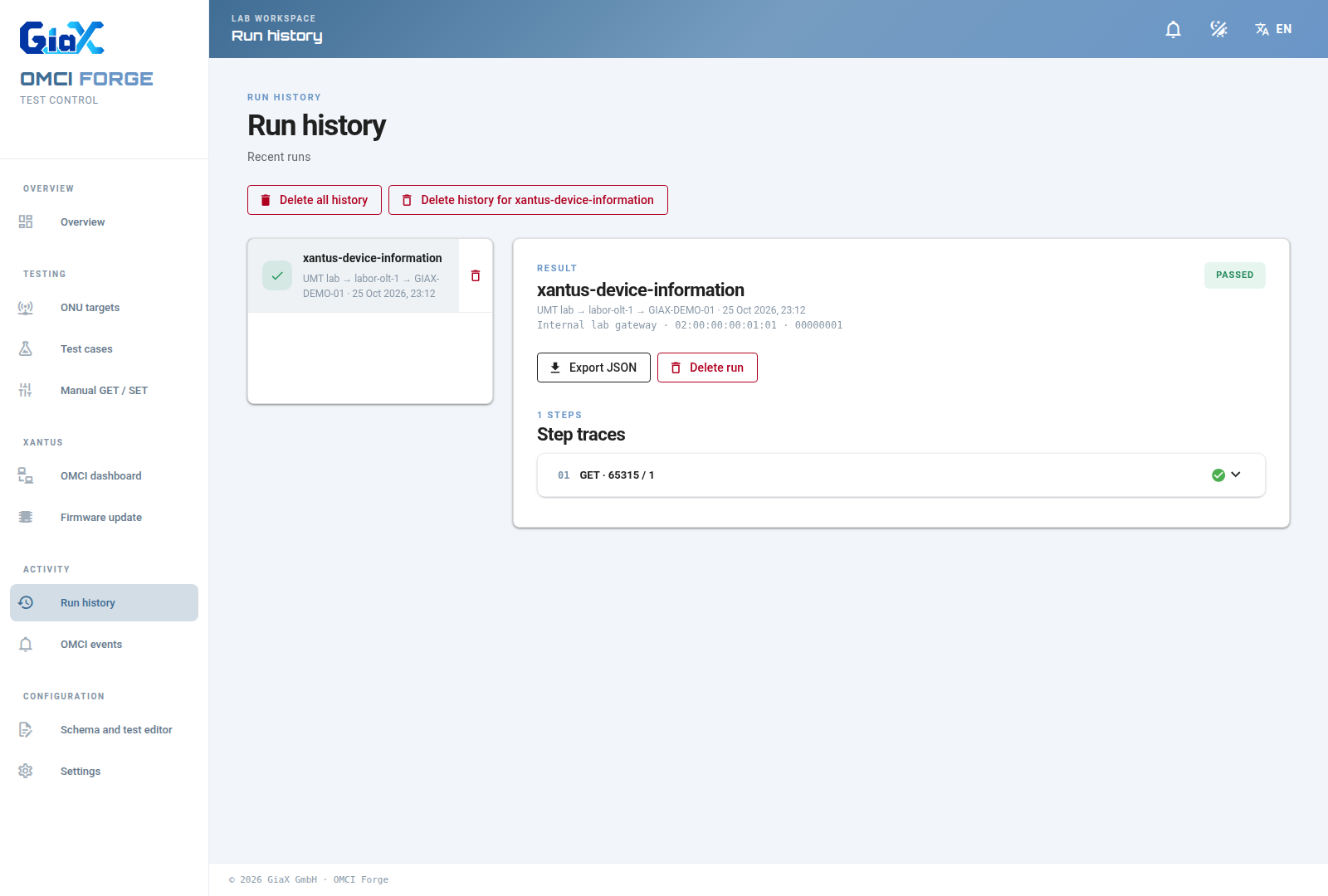

Ergebnisse nachvollziehen
Nach der Ausführung hält OMCI Forge das Ergebnis und die einzelnen Schritte zusammen. Ingenieurinnen und Ingenieure können dekodierte Attribute sowie die zugrunde liegenden Anfrage- und Antwortdaten prüfen und einen JSON-Bericht für weitere Analysen exportieren. Der unten gezeigte Lauf basiert auf einem erfolgreichen, lesenden Xantus-Test für Geräteinformationen aus unserem Labor.
